Support à ressort constant pour pipeline

Support à ressort constant pour le pipeline

Lors de l'exploitation de systèmes de canalisations industrielles, une mauvaise sélection de solutions de support entraîne souvent une série de problèmes :

▶  Contrainte excessive des pipelines : lorsque les pipelines à haute température subissent un déplacement thermique, les changements dans la force de support provoquent des fissures dans les soudures et des fuites des joints.

▶ Dommages à l'interface de l'équipement : la poussée de dilatation thermique des pipelines est transmise aux équipements sensibles tels que les pompes et les compresseurs, entraînant un décalage de l'équipement ou une défaillance du joint.

▶  Défaillance du support et du support bloqué : une installation et une mise en service incorrectes empêchent les ressorts de fonctionner normalement, provoquant un affaissement et une déformation du pipeline.

▶ Coûts d'exploitation et de maintenance élevés : une maintenance et un remplacement fréquents affectent la continuité de la production

Pour résoudre ces problèmes courants de l'industrie, nous proposons une solution éprouvée, vérifiée par 14 années de pratique en ingénierie : le support à ressort constant pour les pipelines.

Spécifications techniques du produit

Positionnement du produit et valeur fondamentale

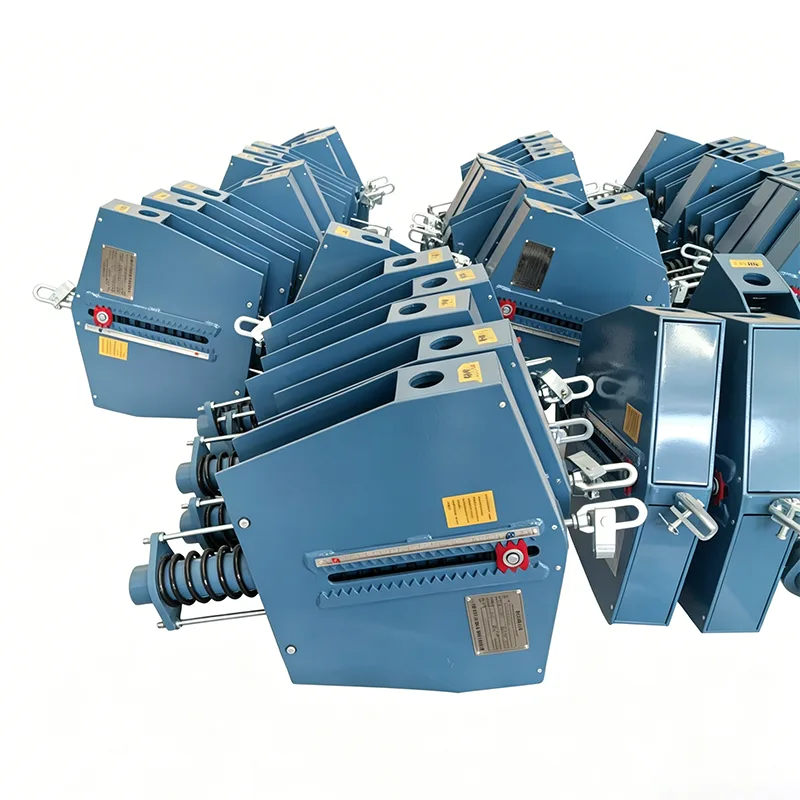

Le support à ressort constant pour pipeline est un dispositif de support à force constante de type base spécialement conçu pour le support inférieur des pipelines, adapté aux conditions de travail où il n'y a pas d'espace de levage au-dessus du pipeline et où un soutien depuis la fondation ou la plate-forme vers le haut est requis.

Différent des types de suspension, le support à ressort à force constante est directement placé sur des poutres en acier, des fondations en béton ou des structures de support en acier, et connecté au bas du pipeline via la base. Tout au long du processus de déplacement thermique vertical du pipeline, il produit toujours une force de support stable avec un taux de changement de charge contrôlé à ± 5 %, éliminant fondamentalement les contraintes supplémentaires causées par le déplacement thermique.

Depuis sa création en 2012, Yangzhou Tianshun Pipeline Technology a fourni des dizaines de milliers d'ensembles de produits de support de pipeline pour des projets énergétiques et pétrochimiques dans plus de 40 pays à travers le monde, accumulant ainsi une riche expérience d'application sur site.

Guide de sélection : Quand choisir le support à force constante

Selon la norme industrielle NB/T 47038—2019 Supports et cintres à ressort à force constante, combinée à une expérience pratique en ingénierie, les critères de sélection sont les suivants :

Paramètres nécessaires à la sélection (assurer une correspondance précise) :

▶ Charge de travail du pipeline (y compris le poids du pipeline, du support et de la couche d'isolation)

▶ Valeur de déplacement thermique vertical du pipeline de l'état froid à l'état chaud

▶ Plage de température de l'environnement de travail

▶  Contraintes d'espace d'installation sur site

▶ Exigences des normes d'exécution (norme nationale / norme chimique / norme de puissance)

Spécifications techniques du produit

Comparaison des performances de différentes solutions de support

Bien que le coût d'achat initial du support à ressort constant pour pipeline soit relativement élevé, du point de vue d'un cycle de vie complet de plus de 10 ans, son coût global est supérieur à celui des autres solutions en raison de sa fonctionnalité sans entretien, de sa fiabilité élevée et de son faible taux de défaillance.

Assurance de la production et du contrôle qualité

1. Contrôle des matières premières

▶ Tous les aciers à ressort proviennent de grandes aciéries nationales avec des certificats de matériaux.

▶ Des tests de dureté et une réinspection de la composition sont effectués avant que chaque lot de matériaux de ressort ne soit stocké.

▶ Les matériaux de soudage correspondent au métal de base et réussissent la qualification de la procédure de soudage.

2. Contrôle du processus de production

▶ Les ressorts subissent un traitement thermique sous vide après enroulement pour éliminer les contraintes internes

▶ Chaque ressort est testé individuellement en charge, avec des courbes charge-déplacement enregistrées

▶ Un test de course complet est effectué après l'assemblage complet pour garantir que la constance répond aux normes

▶  Traitement anticorrosion de surface : dérouillage par sablage + primaire époxy riche en zinc + finition

3. Inspection d'usine

Chaque support à ressort constant pour pipeline effectue les inspections suivantes avant la livraison avec des rapports émis :

▶  Contrôle de l'apparence et des dimensions

▶  Test de constance de la charge sur toute la course

▶  Test du fonctionnement du dispositif de verrouillage

▶ Calibrage de l'indicateur de déplacement

Problèmes courants et solutions

Notre processus de service

1. Consultation technique : l'équipe de vente professionnelle fournit des suggestions de sélection en fonction des paramètres de votre pipeline.

2. Confirmation du schéma : émettre des spécifications et des devis de produits, confirmer les exigences techniques et le délai de livraison

3.Production et fabrication : Produire selon les commandes, retour d'information sur l'avancement de la production disponible pendant le processus

4. Inspection d'usine : inspection complète avec rapports de test et certificats de qualification joints

5.Logistique et livraison : livraison en 7 à 15 jours pour les modèles conventionnels, produits personnalisés livrés selon le cycle convenu

6. Assistance après-vente : fournir des conseils d'installation, répondre aux problèmes de qualité du produit dans les 24 heures.

Yangzhou Tianshun Pipeline Technology adhère toujours à la philosophie commerciale de « qualité stable et service professionnel ». Nos produits fonctionnent de manière stable dans des projets d'ingénierie dans plus de 40 pays, dont les États-Unis, le Royaume-Uni, le Brésil, Singapour et l'Afrique du Sud. Choisir Constant Spring Support for Pipeline signifie choisir une solution de support de pipeline fiable, vérifiée par les pratiques d'ingénierie mondiales.
