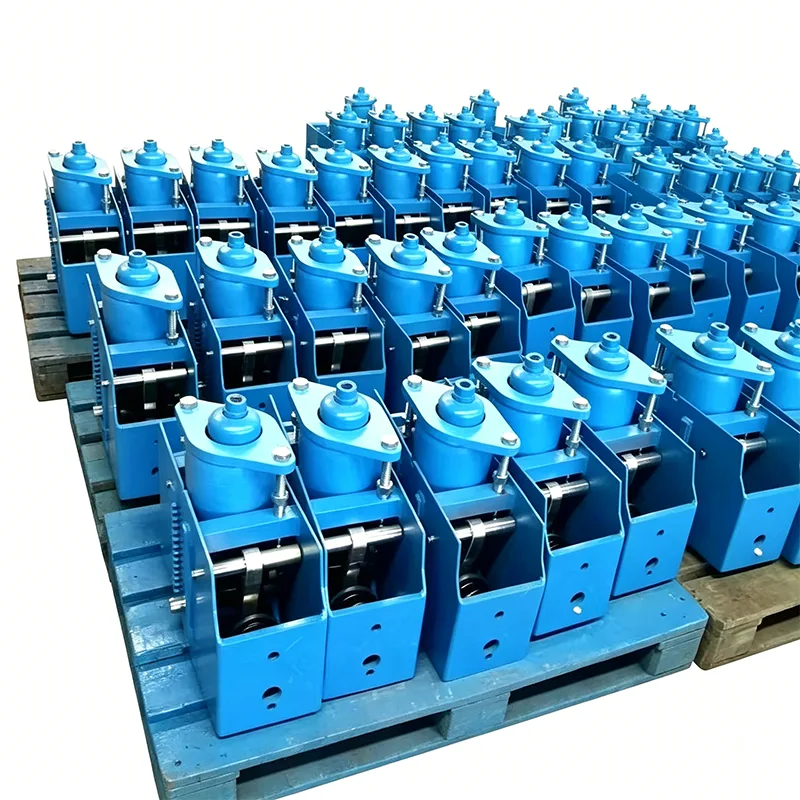

Support à ressort constant debout

Yangzhou Tianshun Pipeline Technology Co., Ltd., fondée en 2012, se concentre sur la fabrication de produits de support de pipeline depuis 14 ans, avec des produits desservant plus de 40 pays à travers le monde. Le support à ressort constant debout est un produit spécialement conçu pour les conditions de travail où il n'y a pas d'espace de levage au-dessus du pipeline et où un support inférieur est requis. Il est placé sur des poutres en acier, des fondations en béton ou des plates-formes de support à travers la base, fournissant une force de support ascendante constante pour les pipelines et résolvant parfaitement le problème de compensation du déplacement des pipelines dans des scénarios d'espace restreint.

Courbe charge-déplacement obtenue à partir de l'essai de type d'un support/suspension à ressort constant. L'axe horizontal représente le déplacement tandis que l'axe vertical représente la charge. La courbe reste approximativement horizontale sur toute la course de travail, démontrant que la force de support reste essentiellement constante lorsque la tuyauterie fléchit en raison de la dilatation et de la contraction thermiques.

Cet essai de type vérifie la constance de la charge, la stabilité de la course complète et la fiabilité opérationnelle des unités à ressort constant. Toutes les unités de production sont soumises à un étalonnage de charge avant expédition, avec un écart de charge contrôlé à ± 6 % conformément aux normes ANSI/MSS‑SP‑58‑2018 et NB/T47038‑2013.

Ces produits sont applicables aux systèmes de tuyauterie industrielle à déplacement thermique important, y compris les canalisations de vapeur principales et autres canalisations haute température et haute pression.

Pourquoi choisir le type debout ? Solution pour les scénarios limités en espace

En ingénierie pratique, de nombreux pipelines ne peuvent pas adopter de solutions de suspension supérieure et doivent utiliser un support inférieur :

▶ Conduites de la couche inférieure dans les galeries de canalisations : aucune poutre de structure en acier n'est disponible pour la suspension au-dessus des canalisations de la couche la plus basse.

▶  Pipelines au-dessus de l'équipement : pipelines directement disposés au-dessus de l'équipement, pas de points de levage au-dessus

▶ Pipelines dans des tranchées en béton : pipelines dans des tranchées avec un espace supérieur étroit

▶ Conduites de grand diamètre : canalisations supérieures à DN800, les tiges de suspension trop longues sont sujettes à l'instabilité

▶ Conduites sensibles aux vibrations : canalisations d'entrée et de sortie de pompe, le support inférieur a une meilleure stabilité que la suspension

▶ Projets de rénovation : les structures en acier existantes ne peuvent pas ajouter de nouveaux points de levage, seul le support des fondations est disponible

Dans ces scénarios, le support à ressort constant debout est la seule solution réalisable de support à force constante.

Spécifications techniques du produit

Tableau des spécifications des cintres à ressort constant	Exemple
Modèle / Série	PH, LH, CA, CS, TH
Capacité de charge (fonctionnement)	0,1 kN - 500 kN
Voyage total	50 mm, 100 mm, 200 mm, 400 mm
Voyage réel	Jusqu'à 600 mm
Écart de charge (tolérance)	±5 % (Standard) / ±3 % (Haute Préc.)
Position d'installation	Horizontale/Verticale
Finition du boîtier	Galvanisé à chaud / époxy
Température de fonctionnement.	-20°C à +80°C (ambiante)
Matériau de la bobine de ressort	60Si2Mn / 50CrVA
Plage de réglage de la charge	±10 % (réglage sur site)

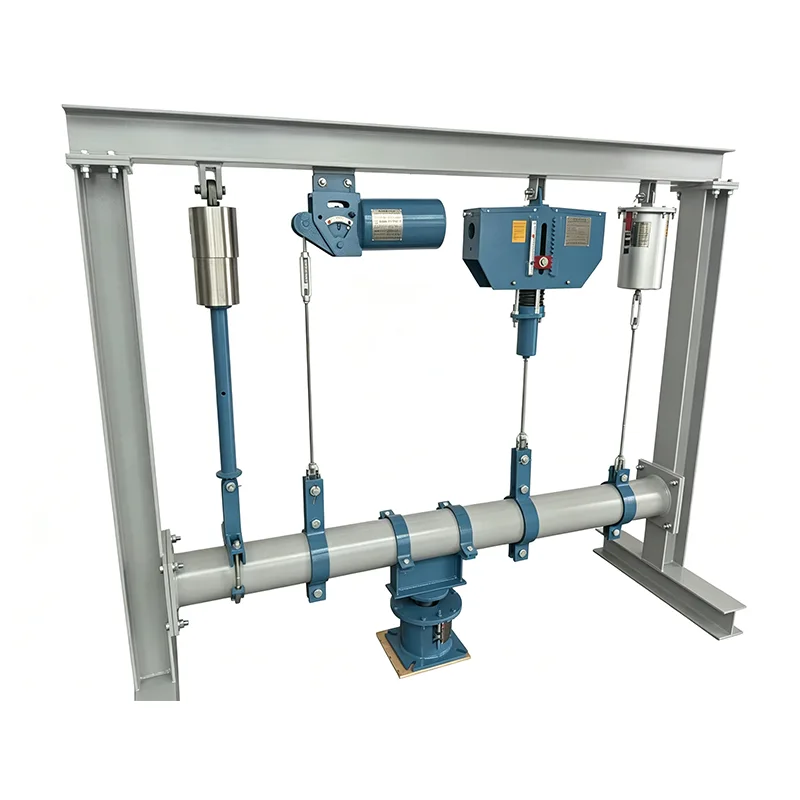

Comparaison complète : type debout et type à suspension

Dimension de comparaison	Support à ressort constant debout	Type de suspension Cintre à ressort à force constante
Méthode d'installation	Enracinement inférieur, soutien ascendant	Enracinement supérieur, suspension vers le bas
Besoin d'espace	Nécessite une plate-forme de support inférieure	Nécessite une poutre supérieure en acier
Hauteur hors tout	Faible (300-600 mm)	Haut (800-1500 mm, tige de suspension incluse)
Stabilité latérale	Bonne base large, déplacement anti-latéral	Tige de suspension moyenne et longue sujette au balancement
Performances anti-vibrations	Excellent support direct sans trembler	Moyenne, tige de suspension sujette à la résonance
Difficulté d'installation	Simple, directement à placer et à niveau	Complexe, nécessite une opération à haute altitude pour ajuster la tige de suspension
Accessibilité pour la maintenance	Bon, utilisable au sol ou sur plateforme	Mauvais, nécessite un fonctionnement à haute altitude
Transfert de charge	Directement transféré à la structure inférieure	Transféré à travers la tige de suspension et la structure en acier
Diamètre de tuyau applicable	Tous diamètres de tubes, particulièrement adaptés aux grands diamètres	Petits et moyens diamètres, tige trop longue pour les gros diamètres
Sens de déplacement applicable	Déplacement principalement vers le haut	Déplacement principalement vers le bas

Structure du produit et fonctionnalités de base

Le support à ressort constant debout adopte une structure de boîte verticale, principalement composée des parties suivantes :

Plaque de base : plaque inférieure large pour disperser la charge et assurer la stabilité

Boîte à ressort : mécanisme à ressort à force constante intégré, disposé verticalement

Plaque supérieure de support : connectée au support de tuyau de pipeline, la hauteur peut être ajustée avec précision

Indicateur de déplacement : visualisé sur le côté pour une observation facile

Dispositif de verrouillage : verrouille le ressort pendant le transport et l'installation

Fonctionnalités principales

Conception à très faible hauteur

Disposition verticale des ressorts, hauteur totale 40 % inférieure au type de suspension de même spécification

Convient aux espaces avec une hauteur de sol limitée tels que les tranchées de canalisations et les locaux techniques

Spécifications plus courtes personnalisables pour des conditions de travail spéciales

Excellente stabilité

Surface de base 3 fois plus grande que le type à suspension, centre de gravité bas

Pas facile à renverser sous la poussée horizontale du pipeline

Aucun problème de balancement de la tige de suspension dans des conditions de travail soumises à des vibrations

Installation et entretien pratiques

Installation au sol, aucune opération à haute altitude requise

Placer directement sur la fondation, fixer après nivelage

Boulon de réglage sur le dessus, utilisable en position debout au sol

Pas besoin de démonter les canalisations pour l'entretien et le remplacement, retirez directement l'ensemble à ressort

Forte adaptabilité au déplacement

Particulièrement adapté aux conditions de travail avec déplacement thermique vers le haut des canalisations

Également adaptable au déplacement vers le bas, il suffit de l'installer à l'envers

Le déplacement latéral n'affecte pas les performances de force constante

Analyse de scénario d'application typique

Scénario d'application	Caractéristiques des conditions de travail	Pourquoi choisir le type debout
Canalisations de couche inférieure dans les galeries de canalisations	Pipelines de couche la plus basse, pas de poutres en acier au-dessus	Ne peut supporter que vers le haut à partir du sol de la galerie de tuyaux
Canalisations d'entrée et de sortie de pompe	Grande vibration, sensible à la poussée	Support inférieur stable, réduit la transmission des vibrations
Pipelines au-dessus des échangeurs de chaleur	Disposé au-dessus de la coque de l'équipement	Aucun point de levage sur le dessus de l'équipement, support direct
Pipelines dans des tranchées	Tranchées de tuyaux en béton, espace étroit	Espace supérieur insuffisant, suspension impossible
Conduites de vapeur de grand diamètre	Au-dessus de DN800, poids lourd	Tige de suspension trop longue sujette à l'instabilité
Pipelines de projets de rénovation	Les structures en acier existantes ne peuvent pas être percées	Utiliser les fondations en béton existantes comme support
Conduites de compresseur	Vibration causée par un flux pulsé	Support rigide + compensation de force constante, bon effet d'amortissement des vibrations

Guide d'installation et de mise en service sur site (basé sur 14 ans d'expérience en ingénierie)

Inspection avant installation

1. Vérifiez si le modèle de produit est conforme aux dessins de conception

2. Vérifiez si le dispositif de verrouillage est intact et s'il y a du jeu pendant le transport.

3. Vérifier la planéité de la base, correction requise si la déformation dépasse 2 mm

Étapes d'installation

1. Nivellement des fondations : erreur de planéité de la surface de la fondation de support ≤ 2 mm/m

2.Positionnement et fixation : placez le support à ressort constant debout en position, soudez ou boulonnez la base à la fondation.

3. Connexion du pipeline : connectez le support du tuyau de pipeline à la plaque supérieure du support, réservez le déplacement à l'état froid

4. Réglage de la charge : ajustez le boulon supérieur en fonction des exigences de conception, alignez la plaque indicatrice avec la position à l'état froid.

5. Déverrouiller : retirez les boulons de verrouillage de transport après l'installation.

6.Inspection et confirmation : Confirmer que l'indicateur peut se déplacer librement sans se coincer

Gestion des problèmes courants

Problème sur site	Analyse des causes	Solution
L'indicateur ne bouge pas	Boulons de verrouillage non retirés	Retirez tous les boulons de verrouillage
Grand écart de charge	Poids réel du pipeline incompatible avec la conception	Ajustez le boulon de réglage supérieur
Secouage de la base	Fondation inégale	Ajoutez des cales en bas pour le nivellement
Inclinaison du plateau supérieur	Excentricité du pipeline	Ajuster le support de tuyau pour le centrage

Contrôle qualité et vérification

Des tests internes complets sont effectués sur chaque produit avant expédition

Avant expédition, chaque produit est soumis à un processus de test complet en interne. Ce processus comprend l'inspection dimensionnelle et visuelle, le PMI (Positive Material Identification), les tests de dureté, les tests non destructifs MT/PT le cas échéant, les tests de charge de ressort avec courbes charge-déplacement et la mesure de l'épaisseur du revêtement. Des rapports de tests en usine (FTR) et des rapports de tests de matériaux (MTR) sont fournis.

Clarification sur l'accréditation par un tiers

Les tests internes ne sont pas les mêmes que les tests tiers accrédités par l'ILAC. Si des tests en présence d’un tiers ou des tests en laboratoire sont nécessaires, ils peuvent être fournis en tant que service facultatif distinct.

Services d'inspection tiers en option (cités séparément)

1. Tests de matériaux

Ce service couvre l'analyse de la composition chimique, les essais de traction, les essais d'impact Charpy à basse température et les essais de dureté.

2. Soudage CND

Les méthodes disponibles incluent le test de particules magnétiques (MT), le test de ressuage (PT), le test par ultrasons (UT) et le test radiographique (RT).

3. Tests de performances de charge à ressort

Les courbes charge-déplacement sont incluses.

4. Galvanisation à chaud/inspection de protection contre la corrosion des revêtements époxy

5. Tests témoins, surveillance d'usine et inspection avant expédition (PSI)

Nos avantages distinctifs

Comparé au système de support de tuyauterie international LISEGA

La précision de la charge de nos produits, nos normes de test et nos systèmes de documentation sont comparés au système international de support de tuyaux LISEGA.

Plus qu'un fournisseur national standard

Contrairement aux fabricants nationaux standards qui fournissent uniquement le produit lui-même, nous fournissons une courbe charge-déplacement avec chaque unité de ressort. Nous aidons également à organiser des tests SGS tiers et des inspections devant témoin, et nous soutenons l'examen des documents par les ingénieurs PE/CPE pour les projets à l'étranger.

Service et assistance

▶  Assistance à la sélection : fournir une vérification de l'espace d'installation pour confirmer la faisabilité d'une solution de type debout

▶  Service personnalisé : hauteur spéciale personnalisée et taille de base spéciale en fonction de l'espace sur site

▶ Conseils d'installation : fournir un manuel d'installation détaillé, des conseils sur site disponibles pour les projets majeurs

▶ Cycle de livraison : 7 à 10 jours pour les modèles conventionnels, 15 à 20 jours pour les produits personnalisés

▶ Garantie de qualité : garantie produit de 2 ans, assistance technique à vie

▶  Fourniture de pièces de rechange : ensembles de ressorts de modèles courants en stock, livrés sous 48 heures

Le support à ressort constant debout est une solution fiable pour le support de pipeline à force constante dans des conditions de travail limitées en espace. Au cours des 14 dernières années, nous avons résolu le problème de l'impossibilité de mettre en œuvre des solutions de suspension pour des centaines de projets dans le monde entier, et nos produits fonctionnent de manière stable et sont unanimement reconnus par les clients.
