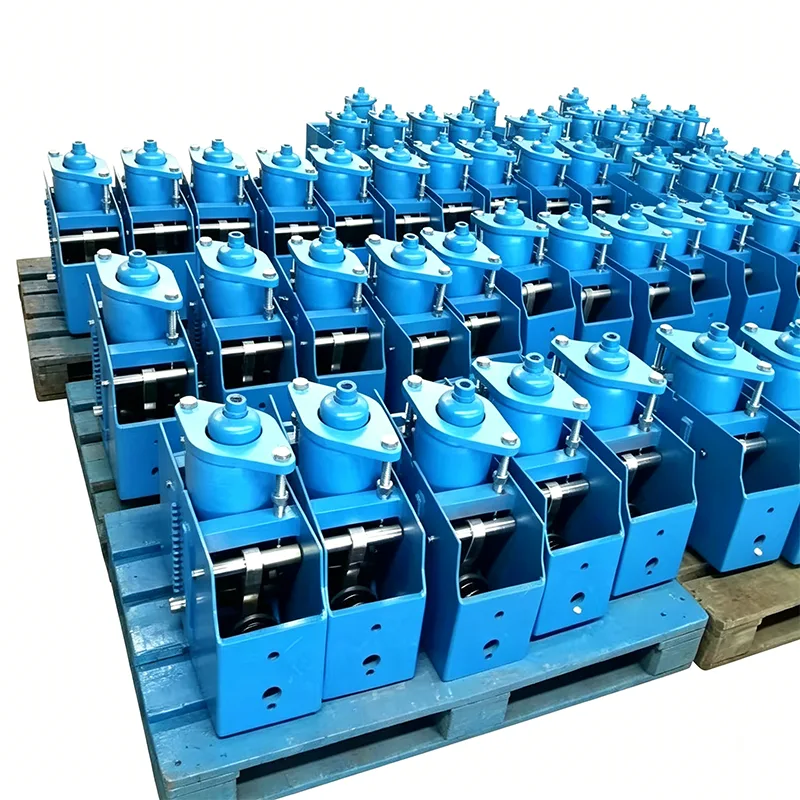

Support à ressort constant horizontal

Dans de nombreux sites industriels, l’espace limité au-dessus des canalisations rend impossible l’installation de supports verticaux à ressorts constants. Parallèlement, certains pipelines nécessitent un support latéral ou inférieur, et les méthodes de support traditionnelles ont du mal à répondre aux exigences de force constantes en cas de déplacements importants. Le support à ressort horizontal constant est un produit dédié conçu spécifiquement pour résoudre ces problèmes. Il est installé horizontalement au-dessous ou à côté des canalisations, fournissant une force de support stable tout au long de la course de travail avec un taux de variation de charge contrôlé dans les 5 %.

Principe de fonctionnement et caractéristiques structurelles

Le support à ressort horizontal constant fonctionne selon le principe de l'équilibre des moments. Lorsque le pipeline subit un déplacement vertical, la force élastique du ressort est convertie en une force de sortie constante grâce à une liaison de précision et un mécanisme à came. Contrairement aux supports verticaux, son ensemble ressort est disposé horizontalement, ce qui entraîne un centre de gravité plus bas et un fonctionnement plus stable, ce qui le rend particulièrement adapté aux systèmes de canalisations à forte charge et à grand déplacement.

Le support à ressort constant horizontal standard adopte une structure de cadre soudée intégrée, avec les principaux composants comprenant :

▶ Ensemble de ressorts hélicoïdaux cylindriques disposés horizontalement

▶  Système de liaison d'équilibrage de moment de haute précision

▶  Mécanisme de réglage de la charge monté sur le côté

▶  Dispositif limiteur à double course

▶  Indicateur visuel de déplacement

▶ Base de montage inférieure

Spécifications techniques du produit

Comparaison avec les supports verticaux à ressorts constants

Paramètres de spécification de la série complète

Nous proposons 6 séries standard de supports à ressorts constants horizontaux, couvrant la grande majorité des exigences des applications industrielles :

Tous les produits sont conformes aux normes GB/T 17116.2-2018, ANSI/ASME B31.1 et DIN 2545.

Avantages de base en matière de performances

▶  Capacité de charge ultra-élevée : fournit une force de support maximale de 1 000 kN pour répondre aux exigences des grands pipelines et équipements

▶  Stabilité opérationnelle élevée : la disposition horizontale avec un centre de gravité bas offre d'excellentes performances sismiques, capables de résister à des tremblements de terre de magnitude 8.

▶  Entretien sûr et pratique : le réglage latéral et l'inspection éliminent le besoin de travaux d'escalade, réduisant ainsi les risques pour la sécurité

▶ Forte adaptabilité d'installation : peut être installé sur des poutres en béton, des structures en acier ou des fondations d'équipement.

▶  Large plage de réglage de la charge : permet un réglage sur site à ± 15 % de la charge nominale

▶ Conception entièrement scellée : empêche efficacement la poussière, l'eau de pluie et les fluides corrosifs de pénétrer dans les mécanismes internes.

Domaines d'application typiques

Les supports horizontaux à ressort constant sont largement utilisés dans les scénarios industriels suivants :

▶  Conduites principales de vapeur et de vapeur de réchauffage dans les grandes centrales thermiques

▶  Conduites d'unités d'hydrocraquage et de craquage catalytique fluide dans les raffineries de pétrole

▶  Conduites d'entrée et de sortie des réservoirs de stockage dans les grands terminaux GNL

▶  Conduites d'air chaud de hauts fourneaux et conduites de gaz de conversion dans les aciéries

▶  Systèmes de canalisations de vapeur insulaires conventionnels dans les centrales nucléaires

▶  Conduites d'eau chaude à haute température de grand diamètre pour le chauffage central urbain

Fabrication et assurance qualité

Avec 14 ans d'expérience dans la fabrication de supports à ressorts constants, Yangzhou Tianshun Pipeline a appliqué avec succès ses supports à ressorts constants horizontaux à plus de 350 projets industriels dans le monde. Tous les produits sont soumis à des procédures de contrôle de qualité strictes :

▶  Contrôle des matières premières : tout l'acier à ressort provient de Baosteel et d'Angang, chaque lot étant soumis à une analyse spectrale et à des tests de propriétés mécaniques.

▶ Usinage de précision : les composants clés sont fabriqués à l'aide de centres d'usinage CNC, atteignant une précision dimensionnelle de niveau IT7.

▶ Tests de ressort : chaque ressort est soumis à 3 tests de compression complets et à 100 000 cycles de fatigue.

▶ Mise en service complète de la machine : chaque unité est soumise à des tests de performance à force constante sur toute la course avant expédition pour garantir un taux de variation de charge ≤ 5 %

▶  Inspection par un tiers : des rapports d'inspection d'institutions internationales faisant autorité telles que SGS, BV et TUV peuvent être fournis

Notre système de gestion de la qualité est certifié ISO 9001 : 2015 et nos produits ont obtenu les certifications CE et API.

Service d'assistance exclusif

▶  Enquête gratuite sur site et analyse des contraintes du pipeline

▶  Conception personnalisée pour les espaces d'installation spéciaux

▶ Les ingénieurs professionnels fournissent des conseils d'installation et de mise en service sur site

▶ Période de garantie de 12 mois avec réparation ou remplacement gratuit pendant la période de garantie

▶  Support technique à vie et fourniture de pièces de rechange

Pour des informations plus détaillées sur le support horizontal à ressort constant ou la sélection technique pour votre projet, veuillez contacter notre équipe commerciale.

Foire aux questions (FAQ)

Q : Les supports à ressorts constants horizontaux peuvent-ils être installés sur des structures en acier ?

R : Oui. Nous proposons plusieurs formes de base de montage pour nous adapter aux fondations en béton, aux poutres de structure en acier et aux plates-formes d'équipement. Pour les modèles à charge importante, nous fournirons des recommandations sur la conception des fondations afin de garantir que la résistance de l’installation répond aux exigences.

Q : Votre support à ressort constant horizontal peut-il être utilisé dans des environnements à basse température ?

R : Oui. Nous proposons des modèles spéciaux basse température qui adoptent des matériaux en acier inoxydable 304 ou 316L et ont passé avec succès les tests d'impact à basse température. Ils peuvent fonctionner normalement à des températures aussi basses que -196 ℃ et conviennent aux systèmes de pipelines cryogéniques tels que le GNL et l'éthylène.

Q : Quel est le délai de livraison pour vos produits ?

R : Le délai de livraison pour les modèles standard est de 30 à 45 jours, et pour les modèles personnalisés, de 45 à 60 jours selon la complexité. Pour les commandes urgentes, nous pouvons organiser une production accélérée avec le délai de livraison le plus court de 20 jours.
