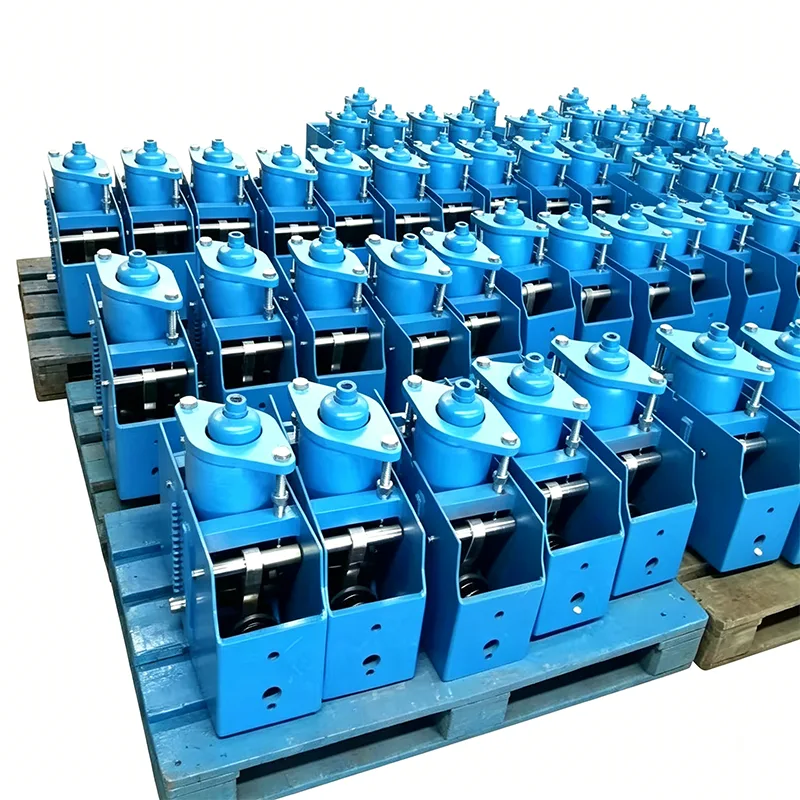

Support à ressort constant en porte-à-faux

Dans les grands systèmes de canalisations industrielles, lorsque les canalisations subissent un déplacement vertical important, les supports à ressorts ordinaires produisent des variations de charge notables, qui à leur tour exercent d'énormes contraintes supplémentaires sur les équipements sensibles connectés (tels que les turbines à vapeur, les chaudières, les compresseurs, etc.). Tirant parti de 14 années d'accumulation technique dans la technologie de support de pipeline, Yangzhou Tianshun Pipeline Technology Co., Ltd. développe et fabrique professionnellement un support à ressort constant en porte-à-faux. Ce produit adopte le principe de l'équilibre des moments pour garantir que la force de support reste constante tout au long du déplacement vertical du pipeline. Cette fonctionnalité en fait un dispositif de support essentiel pour les systèmes de pipelines à grand déplacement et les scénarios où le taux de changement de charge doit être strictement contrôlé. Il évite efficacement le transfert de force défavorable dans le système de pipelines et garantit le fonctionnement sûr des équipements de base.

Courbe charge-déplacement obtenue à partir de l'essai de type d'un support/suspension à ressort constant. L'axe horizontal représente le déplacement tandis que l'axe vertical représente la charge. La courbe reste approximativement horizontale sur toute la course de travail, démontrant que la force de support reste essentiellement constante lorsque la tuyauterie fléchit en raison de la dilatation et de la contraction thermiques.

Cet essai de type vérifie la constance de la charge, la stabilité de la course complète et la fiabilité opérationnelle des unités à ressort constant. Toutes les unités de production sont soumises à un étalonnage de charge avant expédition, avec un écart de charge contrôlé à ± 6 % conformément aux normes ANSI/MSS‑SP‑58‑2018 et NB/T47038‑2013.

Ces produits sont applicables aux systèmes de tuyauterie industrielle à déplacement thermique important, y compris les canalisations de vapeur principales et autres canalisations haute température et haute pression.

Spécifications techniques du produit

Tableau des spécifications des cintres à ressort constant	Exemple
Modèle / Série	PH, LH, CA, CS, TH
Capacité de charge (fonctionnement)	0,1 kN - 500 kN
Voyage total	50 mm, 100 mm, 200 mm, 400 mm
Voyage réel	Jusqu'à 600 mm
Écart de charge (tolérance)	±5 % (Standard) / ±3 % (Haute Préc.)
Position d'installation	Horizontale/Verticale
Finition du boîtier	Galvanisé à chaud / époxy
Température de fonctionnement.	-20°C à +80°C (ambiante)
Matériau de la bobine de ressort	60Si2Mn / 50CrVA
Plage de réglage de la charge	±10 % (réglage sur site)

Structure de base et propriétés mécaniques

Notre support à ressort constant en porte-à-faux adopte une structure combinée de précision de levier en porte-à-faux et de ressort, transformant un équilibre mécanique complexe en produits d'ingénierie fiables. Ses principaux paramètres techniques et caractéristiques structurelles sont les suivants :

Dimension technique	Indicateurs de performance et valeur technique
Taux de changement de charge	Le taux de changement de charge théorique est nul (écart réel ≤ 5 %), fournissant une force de support constante et éliminant complètement les contraintes supplémentaires.
Capacité de déplacement vertical	Prend en charge la compensation de déplacement vertical de 0～300 mm ou même plus, spécialement conçue pour les systèmes de canalisations à grand déplacement.
Avantages de la structure en porte-à-faux	Adopte une conception à levier en porte-à-faux, avec une structure compacte et un faible encombrement, s'adaptant aux environnements d'installation complexes sur site.
Matériau et anti-corrosion	Les composants porteurs du noyau sont fabriqués en acier allié à haute résistance, avec un revêtement galvanisé à chaud ou anticorrosion sur la surface, s'adaptant aux conditions de travail difficiles.

Application d'ingénierie et adaptabilité sur site

Dans les applications pratiques d’ingénierie, l’installation de pipelines est souvent confrontée à des contraintes d’espace complexes. Notre support à ressorts constants en porte-à-faux résout pleinement les problèmes de la construction sur site :

Réglage précis à froid : avant la livraison, nous précomprimons et bloquons le ressort en position de charge à froid en fonction des conditions de contrainte du pipeline et des exigences de déplacement thermique fournies par les clients. Lors de l'installation sur site, seul un réglage fin de la colonne filetée est nécessaire pour atteindre l'état de conception, ce qui réduit considérablement la période de construction.

Méthodes d'enracinement flexibles : La structure en porte-à-faux s'adapte à diverses conditions d'enracinement. Qu'il s'agisse de poutres de structure en acier, de fondations en béton ou de corps d'équipement, un enracinement stable peut être obtenu grâce à des connecteurs de racine assortis (tels que des plaques simples soudées, des bras transversaux de colliers de serrage, etc.).

État de fonctionnement visualisé : équipé de plaques indicatrices de déplacement et d'échelles de charge de haute précision, le personnel d'exploitation et de maintenance peut juger intuitivement si le pipeline est dans la position de travail conçue sans démonter la coque, facilitant ainsi l'inspection quotidienne et la maintenance préventive.

Système strict de fabrication et de contrôle de qualité

Des tests internes complets sont effectués sur chaque produit avant expédition

Avant expédition, chaque produit est soumis à un processus de test complet en interne. Ce processus comprend l'inspection dimensionnelle et visuelle, le PMI (Positive Material Identification), les tests de dureté, les tests non destructifs MT/PT le cas échéant, les tests de charge de ressort avec courbes charge-déplacement et la mesure de l'épaisseur du revêtement. Des rapports de tests en usine (FTR) et des rapports de tests de matériaux (MTR) sont fournis.

Clarification sur l'accréditation par un tiers

Les tests internes ne sont pas les mêmes que les tests tiers accrédités par l'ILAC. Si des tests en présence d’un tiers ou des tests en laboratoire sont nécessaires, ils peuvent être fournis en tant que service facultatif distinct.

Services d'inspection tiers en option (cités séparément)

1. Tests de matériaux

Ce service couvre l'analyse de la composition chimique, les essais de traction, les essais d'impact Charpy à basse température et les essais de dureté.

2. Soudage CND

Les méthodes disponibles incluent le test de particules magnétiques (MT), le test de ressuage (PT), le test par ultrasons (UT) et le test radiographique (RT).

3. Tests de performances de charge à ressort

Les courbes charge-déplacement sont incluses.

4. Galvanisation à chaud/inspection de protection contre la corrosion des revêtements époxy

5. Tests témoins, surveillance d'usine et inspection avant expédition (PSI)

Nos avantages distinctifs

Comparé au système de support de tuyauterie international LISEGA

La précision de la charge de nos produits, nos normes de test et nos systèmes de documentation sont comparés au système international de support de tuyaux LISEGA.

Plus qu'un fournisseur national standard

Contrairement aux fabricants nationaux standards qui fournissent uniquement le produit lui-même, nous fournissons une courbe charge-déplacement avec chaque unité de ressort. Nous aidons également à organiser des tests SGS tiers et des inspections devant témoin, et nous soutenons l'examen des documents par les ingénieurs PE/CPE pour les projets à l'étranger.

Pourquoi choisir le support à ressort constant en porte-à-faux de Tianshun ?

Un héritage technique profond : S'appuyant sur 14 ans d'expérience dans l'industrie et une équipe de R&D professionnelle, nous fournissons une assistance technique complète, depuis l'analyse des contraintes des pipelines, le calcul de sélection du type jusqu'aux conseils d'installation.

Vérification mondiale du projet : les produits fonctionnent de manière stable dans des projets électriques, pétrochimiques et énergétiques dans plus de 40 pays à travers le monde, résistant aux tests de démarrages/arrêts de plusieurs unités et aux conditions de travail extrêmes.

Capacité de service personnalisée : Pour des contraintes d’espace particulières ou des exigences de charge non standard, nous pouvons fournir des solutions personnalisées de conception et d’ingénierie de structures en porte-à-faux.

Garantie après-vente fiable : nous avons établi un dossier client complet et un mécanisme de réponse, fournissant une évaluation de l'état, une réinitialisation de la charge et des conseils de remplacement pendant la maintenance à l'arrêt, réduisant ainsi les risques d'exploitation et de maintenance des centrales électriques.
