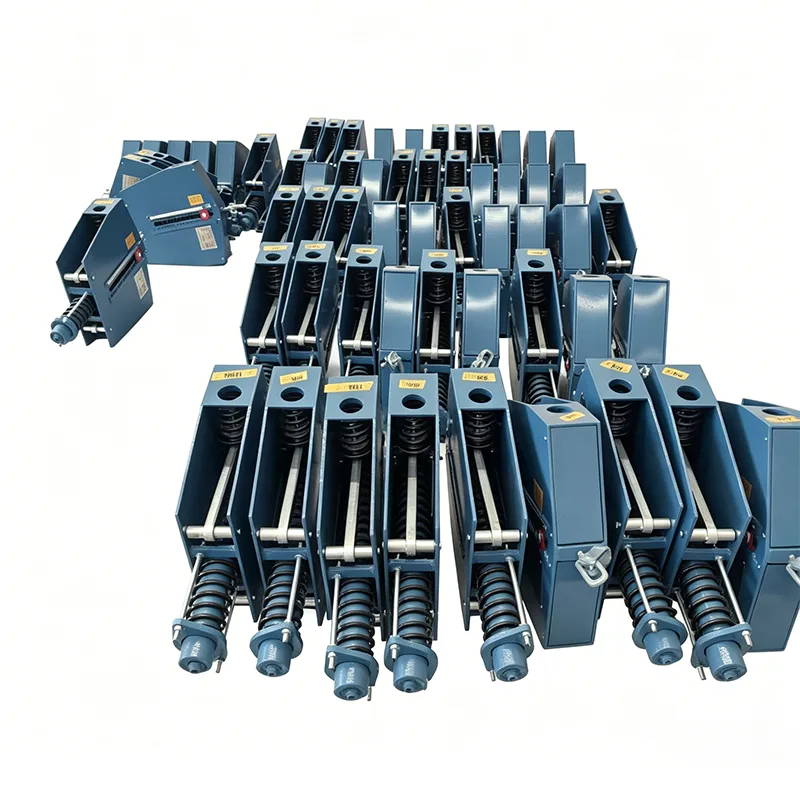

Lorsque les pipelines subissent de grands déplacements verticaux (supérieurs à 100 mm) et sont extrêmement sensibles aux variations de charge, le taux de variation de charge (≤ 25 %) des supports à ressorts variables ordinaires peut entraîner une contrainte excessive sur le pipeline, des dommages à l'interface de l'équipement et même une rupture du pipeline. Le support vertical à ressort constant fournit une force de support presque constante (taux de variation de charge ≤ 5 %) tout au long de la course de travail, sur la base du principe d'équilibre des moments, résolvant ainsi complètement le défi du contrôle des contraintes pour les pipelines à grand déplacement.
Le support à ressort vertical constant utilise l'équilibre mutuel entre la force du ressort et le moment généré par le mécanisme de liaison. Lorsque le pipeline monte et descend, la déformation du ressort est compensée avec précision par le système de came et de liaison, maintenant ainsi la force de support de sortie stable. Cette conception élimine complètement les fluctuations de charge causées par le déplacement des pipelines, protégeant ainsi les pipelines et les équipements connectés contre des contraintes supplémentaires.
| Tableau des spécifications des cintres à ressort constant | Exemple |
| Modèle / Série | PH, LH, CA, CS, TH |
| Capacité de charge (fonctionnement) | 0,1 kN - 500 kN |
| Voyage total | 50 mm, 100 mm, 200 mm, 400 mm |
| Voyage réel | Jusqu'à 600 mm |
| Écart de charge (tolérance) | ±5 % (Standard) / ±3 % (Haute Préc.) |
| Position d'installation | Horizontale/Verticale |
| Finition du boîtier | Galvanisé à chaud / époxy |
| Température de fonctionnement. | -20°C à +80°C (ambiante) |
| Matériau de la bobine de ressort | 60Si2Mn / 50CrVA |
| Plage de réglage de la charge | ±10 % (réglage sur site) |
Le support vertical à ressort constant standard adopte une conception modulaire, composée des composants indépendants suivants pour une maintenance et un remplacement faciles sur site :
▶ Assemblage de ressorts : ressorts en alliage à haute résistance soumis à un traitement thermique de stabilisation
▶ Mécanisme d'équilibre des moments : système de came et de liaison usiné avec précision
▶ Dispositif de réglage de la charge : réglage du boulon supérieur pour un réglage précis pendant le fonctionnement
▶ Système d'indication de déplacement : plaque graduée transparente indiquant le déplacement du pipeline en temps réel
▶ Assemblages de connexion supérieurs et inférieurs : plusieurs options de connexion pour s'adapter aux différentes conditions d'installation
▶ Boîtier de protection : conception entièrement fermée pour empêcher la pénétration de poussière et de produits corrosifs
|
Article d'avantage |
Performances spécifiques |
Valeur pour les clients |
|
Précision de force constante |
Taux de variation de charge ≤5 %, dépassant les normes nationales |
Réduit le stress des pipelines et prolonge la durée de vie de l'équipement |
|
Structure compacte |
30 % plus petit que les supports à ressorts constants horizontaux traditionnels |
Économise de l'espace sur le support de tuyaux et facilite l'installation |
|
Installation facile |
Pré-ajusté à la charge spécifiée avant la livraison |
Élimine le débogage complexe sur site et raccourcit la période de construction |
|
Entretien simple |
Conception modulaire avec composants interchangeables |
Réduit les temps d’arrêt et les coûts de maintenance |
|
Sûr et fiable |
Equipé de dispositifs de surcharge et de limitation de course |
Empêche les dommages accidentels et assure la sécurité du système |
|
Série de modèles |
Plage de charge (kN) |
Déflexion nominale (mm) |
Température de fonctionnement (℃) |
Normes applicables |
|
VCH-50 |
0,5-20 |
50 |
-40~+450 |
GB/T 17116.2 |
|
VCH-100 |
2-50 |
100 |
-40~+450 |
GB/T 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
GB/T 17116.2 |
|
VCH-200 |
10-200 |
200 |
-40~+550 |
GB/T 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
GB/T 17116.2 |
|
VCH-400 |
50-500 |
400 |
-196~+550 |
ANSI/ASME B31.1 |
Le support vertical à ressort constant est particulièrement adapté aux systèmes de canalisations suivants nécessitant une installation verticale et un grand déplacement :
▶ Conduites de vapeur principales et conduites de vapeur de réchauffage dans les centrales électriques
▶ Conduites de traitement à haute température et haute pression dans les usines de raffinage du pétrole et de produits chimiques
▶ Conduites de liquide cryogénique dans les terminaux méthaniers
▶ Conduites de gaz de haut fourneau et d'oxygène dans les aciéries
▶ Conduites principales de vapeur à haute température pour le chauffage central urbain
▶ Tuyaux de raccordement d'entrée et de sortie de grands réservoirs de stockage
▶ Inspection avant l'installation : vérifiez que le modèle du produit, la charge et la déflexion répondent aux exigences de conception, et vérifiez tout dommage pendant le transport.
▶ Précautions d'installation : Gardez le support vertical avec un écart ne dépassant pas 1 ° ; retirer le dispositif de verrouillage de transport après l'installation
▶ Mise en service avant l'exploitation : ajustez la charge en fonction des conditions réelles sur site pour garantir que le pipeline est de niveau.
▶ Entretien quotidien : vérifiez l'indicateur de déplacement et le serrage des boulons de connexion tous les six mois ; effectuer une inspection complète chaque année
▶ Cycle de remplacement : la durée de vie du produit peut atteindre 15 à 20 ans dans des conditions de travail normales.
Nos supports verticaux à ressorts constants ont été vérifiés dans de nombreux projets clés dans le monde entier, notamment :
▶ Système de canalisation de vapeur principal d'une centrale thermique de 300 MW
▶ Un projet de raffinage et d'intégration chimique de 10 millions de tonnes par an
▶ Projet de pipeline cryogénique d'un terminal méthanier
▶ Inspection à l'arrivée des matières premières : chaque lot d'acier est soumis à une analyse spectrale et à des tests de propriétés mécaniques
▶ Usinage des composants clés : des centres d'usinage CNC sont utilisés pour garantir la précision dimensionnelle
▶ Tests de performance des ressorts : chaque ressort subit 100 000 cycles de fatigue
▶ Tests de performances complets de la machine : chaque unité est soumise à des tests de performances à force constante sur toute la course.
▶ Inspection finale de l'usine : des documents complets de certification de qualité sont délivrés
Notre système de gestion de la qualité est certifié ISO 9001 : 2015 et tous les produits sont conformes aux normes internationales, notamment CE et API.
▶ Sélection technique gratuite et analyse des contraintes du pipeline
▶ Services de conception personnalisés pour produits non standard
▶ Conseils d'installation sur site et formation technique
▶ Période de garantie de 12 mois avec assistance technique à vie
▶ Approvisionnement en pièces détachées d'urgence avec réponse sous 48 heures
Pour des informations plus détaillées sur le support vertical à ressort constant, veuillez contacter notre équipe technique pour obtenir des conseils de sélection professionnels.
Q : Quelle est la différence entre les supports à ressorts constants verticaux et horizontaux ?
R : Les principales différences résident dans la méthode d’installation et l’occupation de l’espace. Les supports verticaux à ressort constant sont installés verticalement et occupent moins d'espace horizontal, ce qui les rend adaptés aux zones étroites des supports à tuyaux. Les supports à ressorts constants horizontaux sont installés horizontalement et occupent plus d'espace vertical, adaptés aux emplacements avec une hauteur libre suffisante.
Q : La charge de votre support vertical à ressort constant peut-elle être ajustée sur place ?
R : Oui. Le produit est équipé d'un boulon de réglage de charge dédié en haut, permettant un réglage précis pendant le fonctionnement du pipeline sans arrêt. La plage de réglage est de ±10 % de la charge nominale.
Q : Ce produit est-il adapté aux environnements à basse température ?
R : Oui. Nous proposons des modèles spéciaux basse température qui adoptent des matériaux résistants à la cryogénie et des processus de traitement spéciaux. Ils peuvent fonctionner normalement à des températures aussi basses que -196 ℃ et conviennent aux systèmes de pipelines cryogéniques tels que le GNL.
